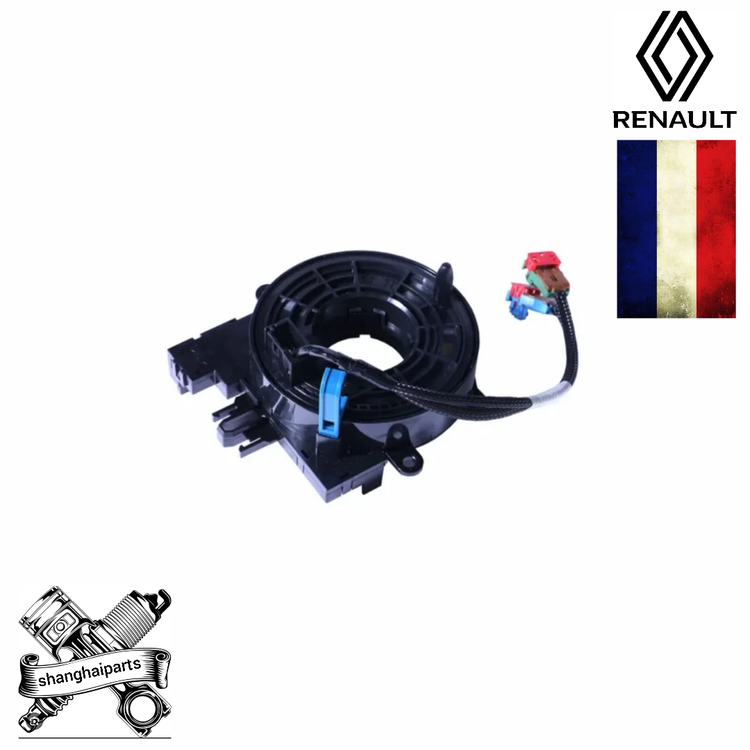

سنسور ساعتی فرمان رنو تالیسمان

🔧 سنسور ساعتی فرمان (Clock Spring + Steering Angle Sensor)



این قطعه در واقع ترکیبی از سنسور زاویه فرمان + کابل فنری (Clock Spring) هست.



Clock Spring وظیفه انتقال جریان برق به قسمت‌های روی فرمان (مثل ایربگ، بوق، کلیدهای مولتی‌مدیا و کروز کنترل) رو داره بدون اینکه سیم‌ها در اثر چرخش فرمان پاره بشن.



Steering Angle Sensor زاویه و سرعت چرخش فرمان رو اندازه‌گیری می‌کنه و به ECU می‌فرسته.







---



⚙️ عملکرد سنسور زاویه فرمان



هر بار که راننده فرمان رو می‌چرخونه، این سنسور زاویه و سرعت چرخش رو ثبت می‌کنه.



داده‌ها به واحد کنترل سیستم‌های ایمنی (ABS/ESC/ADAS) ارسال میشه.



سیستم پایداری خودرو (ESC) بر اساس مقایسه‌ی زاویه فرمان با مسیر حرکت خودرو، تصمیم می‌گیره که ترمز کدوم چرخ رو فعال کنه تا ماشین پایدار بمونه.







---



🚗 نقش در سیستم‌های ایمنی تالیسمان



1. ESC (Electronic Stability Control): برای جلوگیری از سرخوردن.





2. ABS + EBD: هماهنگی بهتر ترمزها در شرایط اضطراری.





3. ADAS (سیستم‌های کمکی راننده): مثل Lane Assist یا پارک اتوماتیک، نیاز به دقت بالای زاویه فرمان دارن.





4. ایربگ فرمان: چون داخل همون مجموعه قرار داره، اتصال صحیح Clock Spring حیاتی هست.









---



📐 مشخصات فنی کلی



ولتاژ کاری: ۱۲ ولت.



خروجی: سیگنال دیجیتال (CAN-BUS) برای ECU.



ساختار: ترکیب کابل فنری + سنسور اپتیکال/مغناطیسی زاویه.



دامنه اندازه‌گیری: معمولاً ±۷۲۰ تا ۹۰۰ درجه (۲ تا ۲.۵ دور به هر طرف).



وزن: حدود ۲۰ تا ۶۰ گرم (بسته به برند و طراحی).





---



🛠 علائم خرابی



1. چراغ هشدار ESC/ABS روی داشبورد روشن میشه.





2. خطای “Steering Angle Sensor” در دستگاه دیاگ.





3. ایربگ فرمان کار نمی‌کنه یا چراغ ایربگ روشن میشه.





4. قطع و وصل شدن بوق یا کلیدهای روی فرمان.





5. سفت شدن فرمان یا از کار افتادن بعضی امکانات کمکی.









---



✅ نکات تعمیر و نگهداری



نصب دقیق: باید فرمان در حالت کاملاً صاف باشه و سنسور هم در موقعیت صفر کالیبره بشه.



بعد از تعویض: حتماً نیاز به کالیبراسیون با دستگاه دیاگ هست.



قطعات اصلی: استفاده از سنسور یا کلاک‌اسپرینگ غیراصل می‌تونه باعث مشکل در ایربگ و ESC بشه.



حساس به ضربه: هنگام باز و بسته کردن فرمان یا ایربگ باید خیلی دقت بشه چون سیم‌پیچ داخلی ظریفه.
